Eugen

Wo kann man die Elektrik sauber verstecken?

22.2.2016 - 17:22 Uhr 92 Posts Saunaobensitzer

Hallo zusammen, Mal ne frage an die Gartensauna Besitzer, wo habt ihr die ganzen Kabel versteckt? Ich habe vor bei meiner Gartensauna ein Erdkabel zu verlegen, und weiß noch nicht wie und wo ich damit hin soll und wie ich die Leitung am geschicktesten in das Haus einführen und verstecken soll? Wäre dankbar für jeden Tipp! Gruß Eugen!

Griller76

Re: Wohin mit dem Erdkabel

22.2.2016 - 17:52 Uhr 1518 Posts Saunaspezialist

Ich vermute mal, dass es ein Starkstromkabel wird. Das solltest Du tief genug auf dem Weg von Deiner Außensauna zum Haus eingraben, nämlich 60 cm tief. Wichtig ist, dass 10 cm tief darunter und 10 cm hoch darüber ein Sandbatt aufgeschüttet wird. Darauf kommen dann wiederum spezielle Kabelhauben. Und darüber kommt noch ein PVC-Warnband (Aufschrift „Achtung Erdkabel“), damit evtl. später dort arbeitende Bauarbeiter gewarnt sind. Nun alles wieder mit normaler Erde verfüllen. Fahre damit möglichst nah am Verteilerkasten durch die Mauer und versiegle die Durchführungsstelle. Wer die Sauna liebt, wirds auch in der Hölle schön finden =

Eugen

Re: Wohin mit dem Erdkabel

22.2.2016 - 18:07 Uhr 92 Posts Saunaobensitzer

Ne es ist falsch verstanden worden, wie man das Kabel in der Erde verlegt weiß ich, danke Griller! Ich habe gemeint in dem Vorraum selber, wie kann man es am schönsten verstecken samt dem Verteilerkasten, vielleicht hat jemand Bilder oder Tipps? Gruß Eugen!

finsterbusch

Re: Wo kann man die Elektrik sauber verstecken?

23.2.2016 - 7:17 Uhr 1380 Posts Saunavielwisser

führe es von der bodenplatte in der wand aufs saunadach, dort kannst du die klemmdose setzen. jegliche kabel die ins innere der sauna gehen in sililkon. Mitglied Frank Finsterbusch ist leider im Juli 2021 verstorben

Eugen

Re: Wo kann man die Elektrik sauber verstecken?

23.2.2016 - 12:35 Uhr 92 Posts Saunaobensitzer

Hallo finsterbusch, das ist eine gute Idee, das heißt in der Saunawand zwischen der Dämmung und der Dampfsperre würde es dem Starkstromkabel nichts ausmachen.?! Wird es da drin nicht zu heiß? Gruß Eugen!

AndyAC

Re: Wo kann man die Elektrik sauber verstecken?

23.2.2016 - 13:25 Uhr 1520 Posts Saunaspezialist

Ich denke Frank (Finsterbusch) meint die Wand des Gartenhauses. Dort das Erdkabel hoch führen bis auf das Saunadach. Jedenfalls auf keinen Fall das Erdkabel in die Saunawand. Dort ist es dem Erdkabel definitiv zu warm! Alle Kabel die in der Saunawand bzw. der dortigen Dämmung liegen sollen Silikonkabel sein! Vom Saunadach (dort am besten einen Verteilerkasten) kannst du dann ein Silikonkabel in der Saunawand zur Steuerung führen und von dort Silikonkabel zu Ofen, Licht und Fühlern führen. Andy

Eugen

Re: Wo kann man die Elektrik sauber verstecken?

23.2.2016 - 13:33 Uhr 92 Posts Saunaobensitzer

Alles klar Andy, danke für den Hinweis! Gruß Eugen!

finsterbusch

Re: Wo kann man die Elektrik sauber verstecken?

23.2.2016 - 14:53 Uhr 1380 Posts Saunavielwisser

bei einer ausreichend starken dämmung und hinter der dämmung geht es auch in der saunawand (die vorschrift läßt das unter o.g. voraussetzung im privaten bereich - nur ca. 3 stunden betriebszeit zu), alternativ kann man sich auch einen holzkanal fräsen und auf die äußere saunawand machen. Mitglied Frank Finsterbusch ist leider im Juli 2021 verstorben

Eugen

Re: Wo kann man die Elektrik sauber verstecken?

23.2.2016 - 20:27 Uhr 92 Posts Saunaobensitzer

Was ist bei dir ausreichend starke Dämmung? Ich habe so an 5-6cm gedacht, ist es zu wenig? Aber das was Andy vorgeschlagen hat klingt für mich sicherer. Gruß Eugen!

finsterbusch

Re: Wo kann man die Elektrik sauber verstecken?

24.2.2016 - 7:03 Uhr 1380 Posts Saunavielwisser

50-60mm sind ausreichend, der vorschlag von andy ist auf jeden fall für den selbstbauer sicher!. Mitglied Frank Finsterbusch ist leider im Juli 2021 verstorben

Saunapirat

Re: Wo kann man die Elektrik sauber verstecken?

9.11.2017 - 20:43 Uhr 24 Posts Saunaamateur

Das hat mich auch interessiert. Man kann den Verteilerkasten auch seitlich unter den Dachüberstand installieren. Dann ist er vor schlimmer Witterung einigermaßen geschützt. Hab hier durch Googlen was gefunden Grüße!

AufgiesserUlli

Re: Wo kann man die Elektrik sauber verstecken?

9.11.2017 - 20:57 Uhr 404 Posts Lord Sauna

Also, ich würde den Verteilerkasten auch an einer wettergeschützen Stelle montieren. Ich habe in letzter Zeit einige Ausseninstallationen durchgeführt und alle Verteilerkästen, V.-Dosen usw. habe ich in der Ausführung IP 65 gewählt. Bei der Steurung meiner Aussenbeleuchtung an der Sauna hatte ich wettergeschützt einen Schaltkasten nur in IP 40 verbaut. Die eindringende Luftfeuchte führte zu Fehlfunktion der Zeitschaltuhr, habe dann den Kasten gegen IP 65 getauscht und siehe da, die Schaltuhr funktioniert einwandfrei. Was bedeuten die Zahlen? Guckst Du hier: https://www.festo.com/net/SupportPortal/Files/40325/Schutzarten_nach_IEC_EN%2060529_Pneumatik_2011_de.pdf Gruss Ulli, Träume nicht Dein Leben, sondern lebe Deinen Traum Meine Schwitzkiste Firefighter Aufguss

Betzy

Re: Wo kann man die Elektrik sauber verstecken?

10.11.2017 - 8:54 Uhr 750 Posts Saunaobermeisterin

Denkt bitte daran, das Kabel, welche im Dämmung verlegt werden, nicht so hoch belastet werden dürfen, da die Dämmung die Abführung von Wärme verhindert. Dies ist auch in der DIN-VDE 100 beschrieben. Hier sollte also der Querschnitt erhöht werden. Gruß Betzy

Marcel1981

Re: Wo kann man die Elektrik sauber verstecken?

8.9.2021 - 13:33 Uhr 7 Posts Saunaneuling

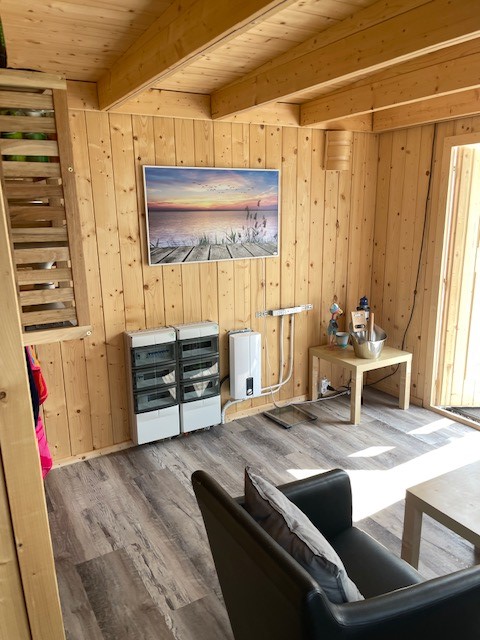

Moin Meine Verteilung sieht so aus und ich überlege auch die ganze Zeit, wie ich das verkleiden soll.. Rein kommen die Kabel durch die Bodenplatte (KG-Rohr) und gehen in den Verteilerkasten. Vom Verteilerkasten geht das Silikonkabel des Saunaofens unterhalb des Holzbodens nach links rein. Bild 1 Die anderen Kabel zur Sauna wie Fühler, Sound, Licht usw gehen einmal an der Sauna unter dem Holzboden entlang bis in die Ecke rechts neben dem Massagestuhl und gehen dann innerhalb der Ecke hoch und dann von oben rein, Profilholz vor die Ecke schrauben und es ist für mich ausreichend verkleidet. Sonstige Elektrokabel ebenfalls vom Verteilerkasten unterhalb des Holzbodens verlegtund kommen dann von unten jeweils raus. Den Schandfleck auf dem ersten Bild werde ich mit einer Holzrahmenkonstruktion verkleiden, Baumstammregalplatte von oben drauf und unterhalb des Baumstammregalplatte weiß verkleiden mit LED Beleuchtung unter der Platte. das das wie eine kleine Theke wird... Wenn einer noch ne andere Idee hat, gerne... Marcel1981 hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern) Gut Schwitz aus Erkelenz Marcel "Do more of what makes you happy!"

Marcel1981

Re: Wo kann man die Elektrik sauber verstecken?

8.9.2021 - 13:34 Uhr 7 Posts Saunaneuling

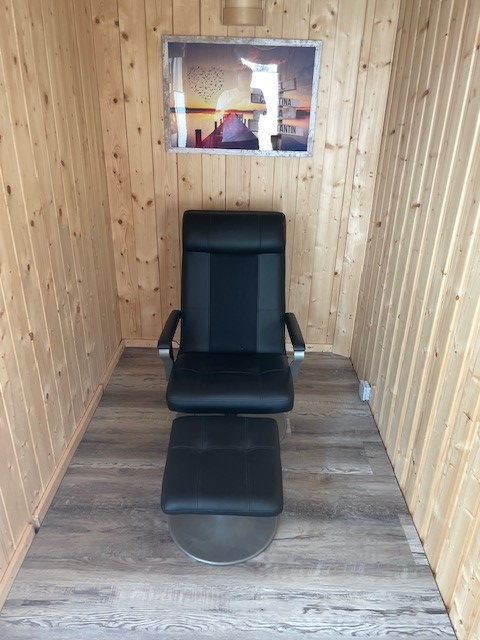

Kann irgendwie nicht mehrere Bilder gleichzeitig hochladen Der kleine Verteilerkasten ist für die Bank-LED-Stripe-Beleuchtung, diese kommt da noch weg. Marcel1981 hat folgendes Bild hochgeladen: (klick drauf, zum vergrössern) Gut Schwitz aus Erkelenz Marcel "Do more of what makes you happy!"

Marcel1981

Re: Wo kann man die Elektrik sauber verstecken?

8.9.2021 - 13:36 Uhr 7 Posts Saunaneuling

PS: Das Schwarze Kabel rechts im Bild 1 ist nur eine Interimslösung für die Pumpe draussen und kommt da noch weg Gut Schwitz aus Erkelenz Marcel "Do more of what makes you happy!"

Betzy

Re: Wo kann man die Elektrik sauber verstecken?

9.9.2021 - 12:12 Uhr 750 Posts Saunaobermeisterin

Bei den beiden Sicherungskästen und der Potentialausgleichschiene könnte ich mir einen Schrank ohne Rückwand vorstellen. Notfalls die Ecken des Schrankes etwas versteifen. Türen auf, Sicherungskasten zugänglich, Tür zu und die Optik stimmt. Oben auf den Schrank kann man ja was draufstellen, irgendwas Deko oder so. Der Schrank muss ja nicht supertief sein, da man ihn ja nicht als Schrank nutzen kann. Gruß Betzy

Marcel1981

Re: Wo kann man die Elektrik sauber verstecken?

9.9.2021 - 17:51 Uhr 7 Posts Saunaneuling

Das hatte ich auch schon überlegt. Nur muss man da gut was absägen hinten... Habe mal ein günstiges Schränkchen bestellt. Zeige mal Bilder, dauert aber 2 Wochen Gut Schwitz aus Erkelenz Marcel "Do more of what makes you happy!"
